MKS UNIQUE ROYAL NJS TRACK PEDAL 組み立て

今回は前回の続きで組み立ての作業をやって行きます。

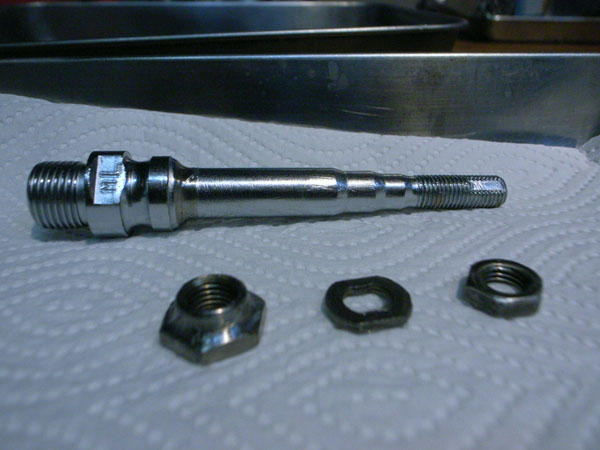

綺麗に洗浄された回転部分のパーツです。

ボール20個、右上から玉押し、ロックナット、供回防止ワッシャです。

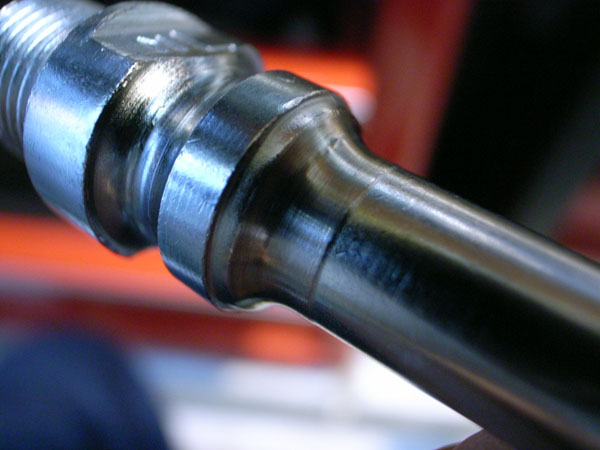

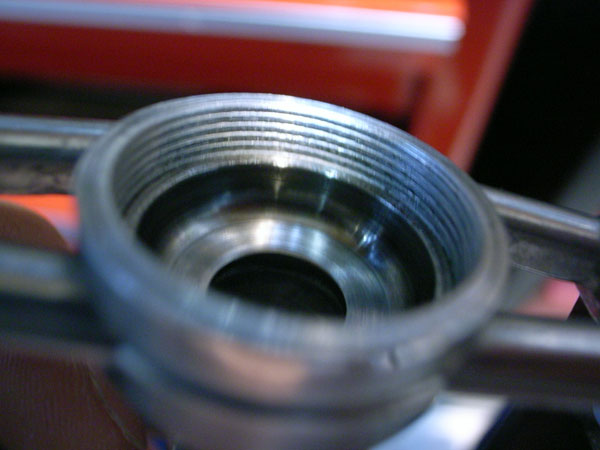

スピンドルの玉押し部分と玉受け部分のアップです。

実はこんな所にUNIQUE NJSとSYLVAN TRACKに違いがありました。

以下の2枚のスピンドルの仕上げを比べてください。上の写真はUNIQUE、下はSYLVANの物です。

UNIQUEのスピンドルは玉押し部分はもちろん、全体を綺麗に研磨しクロームメッキされてツルツル。

SYLVANの玉押し、玉受けの写真が無く比較出来ませんが、このスピンドルのネジ部分と同様に研磨無し

で決して程度の良くないメッキの仕上げでザラザラ。回転部分はツルツルとザラザラの違い。

この仕上げの違いは明らかに回転に大きく影響します。

やはりNJSはプロユースに作られていました。



では本題にもどって組付けの準備です。

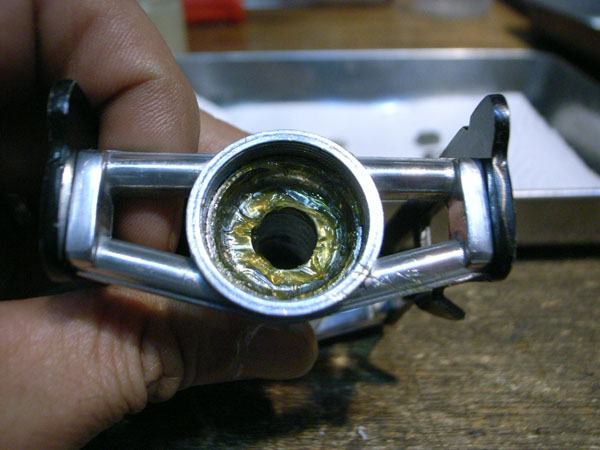

スピンドル、ペダル側の玉受け、玉押し、ワッシャにグリスを塗り込みます。これらはネジの回りを円滑にする事や錆防止が目的なので全体に薄く塗るようにします。

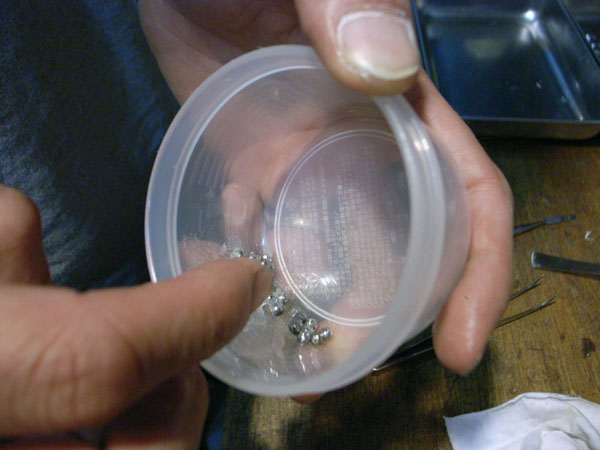

次にこんなポリ容器や紙コップ等を使ってボールにグリスを馴染ませます。

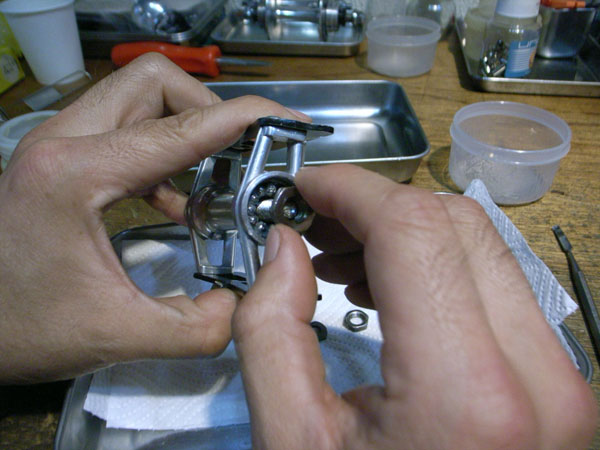

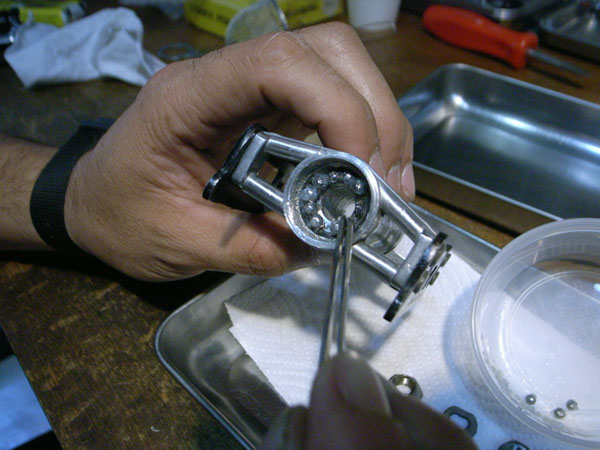

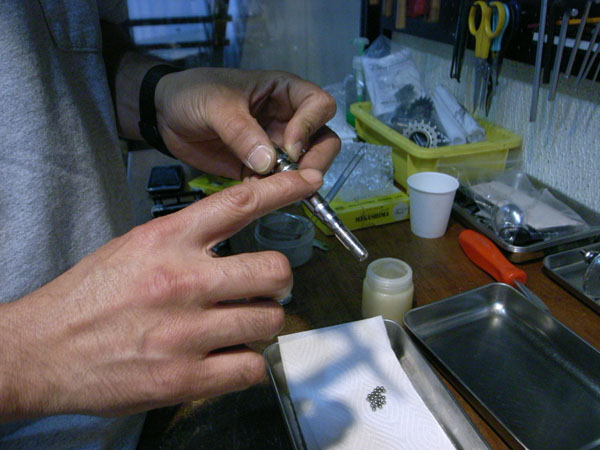

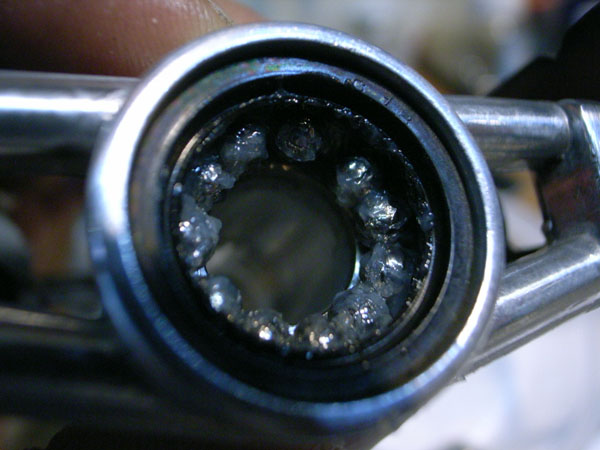

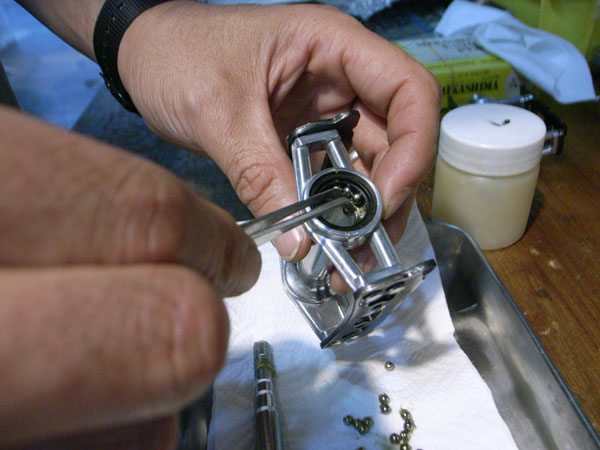

注意しながらピンセットで一個一個玉受けにボールを詰めて行きます。

レースで使用するわけでないので多めにグリースを入れます。

”どの位グリスを入れれば”って悩む方も多いと思いますが、町乗りに使用するならボールがグリスのお風呂で腰上まで浸かるって感じでしょうか。てんこ盛り入れる必要は無いです。

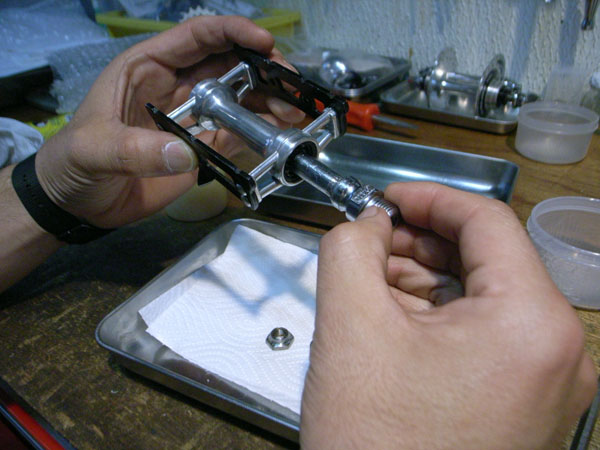

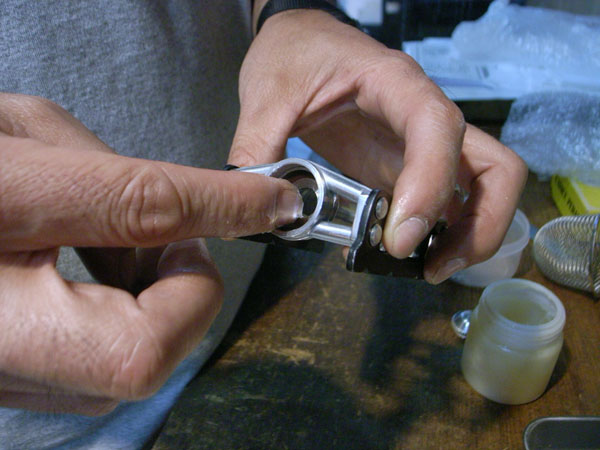

左右の玉受けにボールを納めてスピンドルをゆっくりと差し込みます。

次にボールが落ちないように玉押しをねじ込みます。

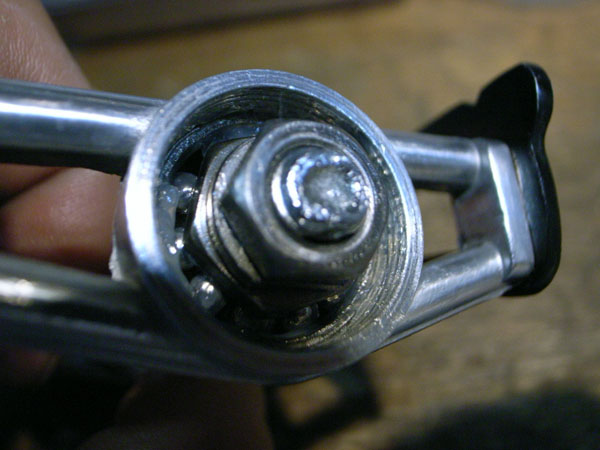

ワッシャ、ロックナットの順に取り付けます。

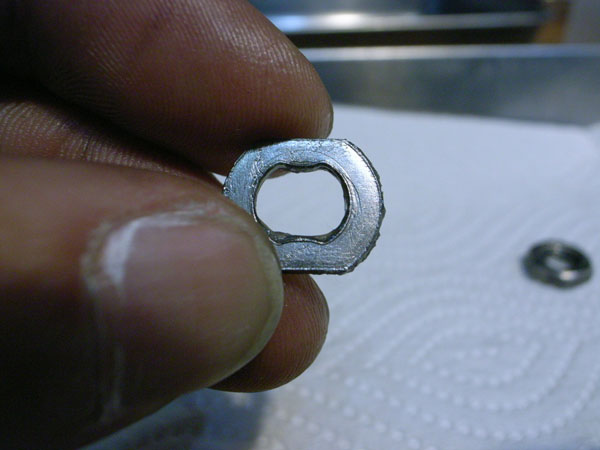

この変形ワッシャがロックナットを締め付ける際に玉押しが共回りする事を防止する役目をします。

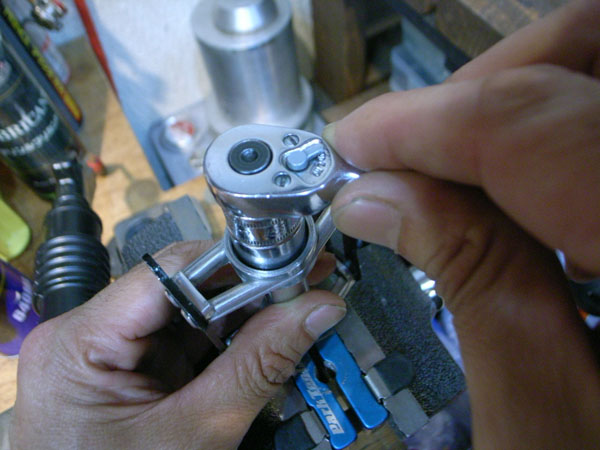

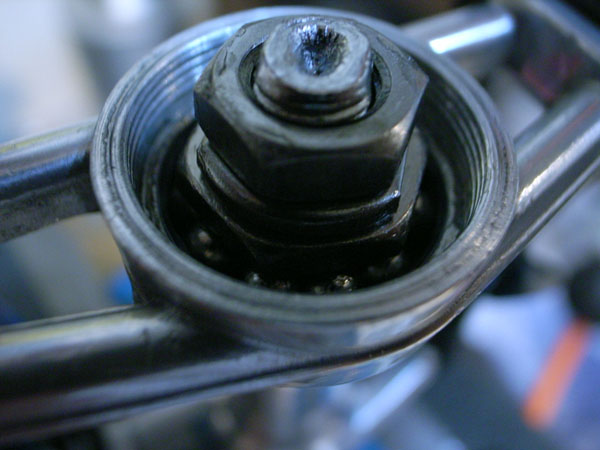

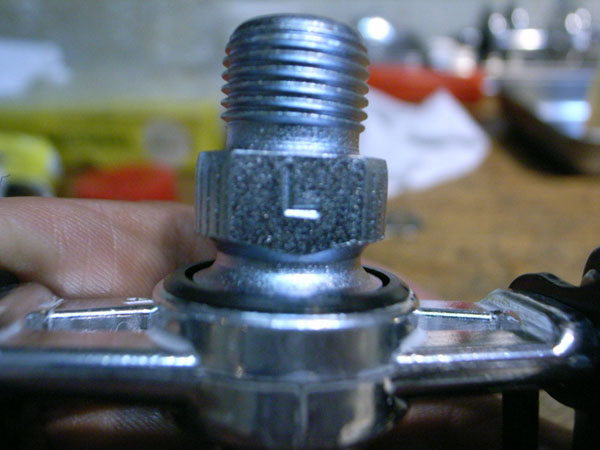

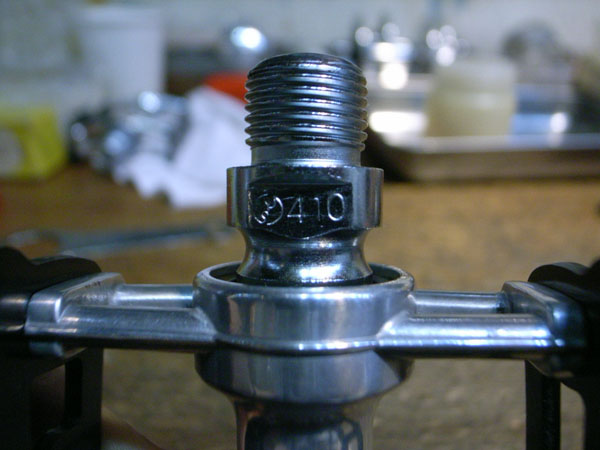

スピンドルを固定して玉押しの調整をします。玉押しのネジ部分はスパナが入らないところにあるのでソケットを使いました。ソケットが無い場合は先の細いペンチで挟んで回すと良いと思います。先ずは一度軽く締め切ってから良い感じで回るまでネジを緩めていきます。

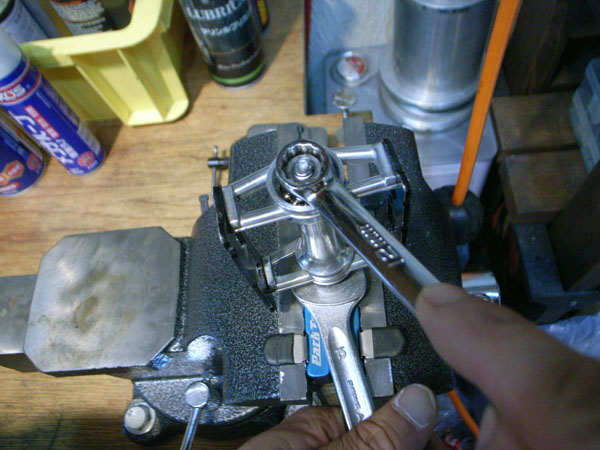

こんな感じかなー”ってスムースに回るところが掴めたら一度ロックナットを締めてみます。たいがい思ったより回転が渋くなるでしょう。ロックナットと玉押しの間にはこの二つのパーツの動きが干渉しないようにワッシャが入っていますが、ロックナットの締め付けによって微妙に玉押しに圧力が掛かります。この微妙な関係を上手く調整してください。幾度も締めたり緩めたりを繰り返してスムースに回るところを見つけてください。

キャップを付けて終了です。

dk



MKS(三ヶ島製作所) UNIQUE ROYAL NJS TRACK PEDAL

友人から”新品だけど古いペダルあるよ”ってもらったピストペダル。デッドストックですが使う前に現代の使用に耐えられるように整備、グリスアップしてみます。

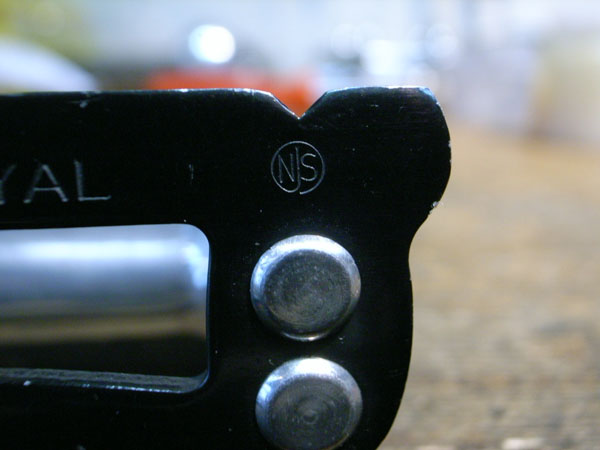

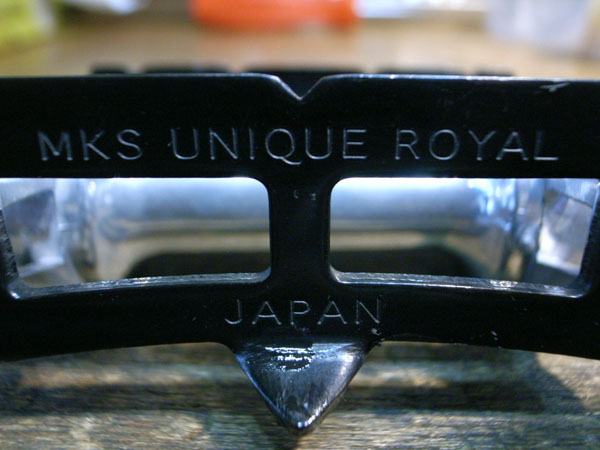

名前の違い、NJSの刻印の有無以外、形は三ヶ島製のSYLVAN TRACKと同じです。何が違うのか、、。

先ずは分解してみます。

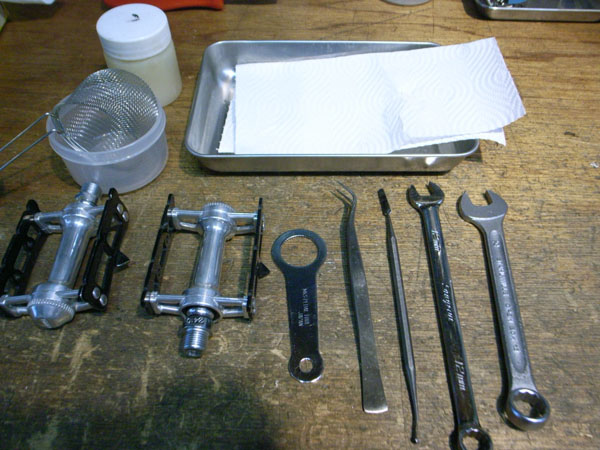

分解に必要な工具たちです。

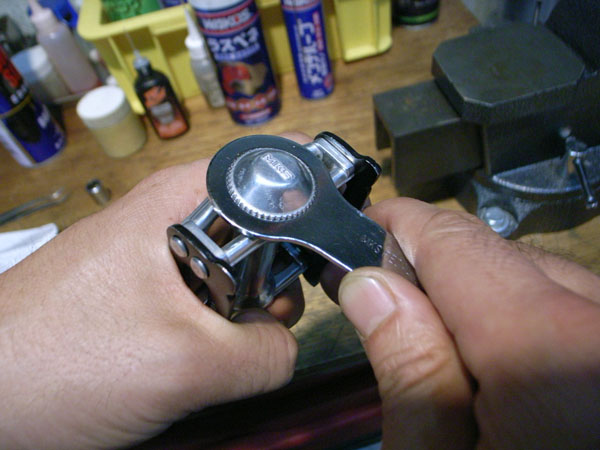

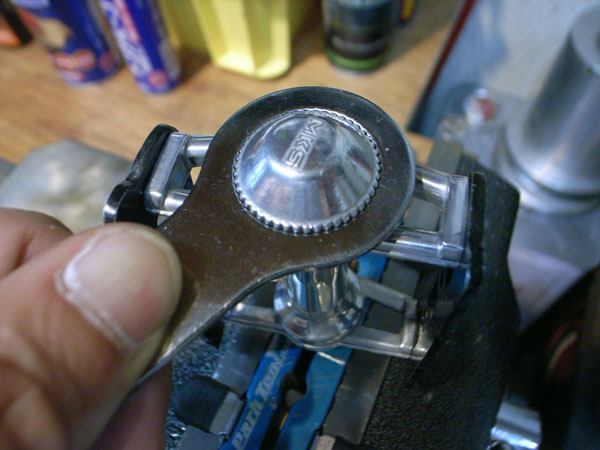

専用工具を使ってペダルキャップを外します。これが無い場合はプライヤーで軽く挟んで外すことも出来ますが傷が付きやすいので要注意です。

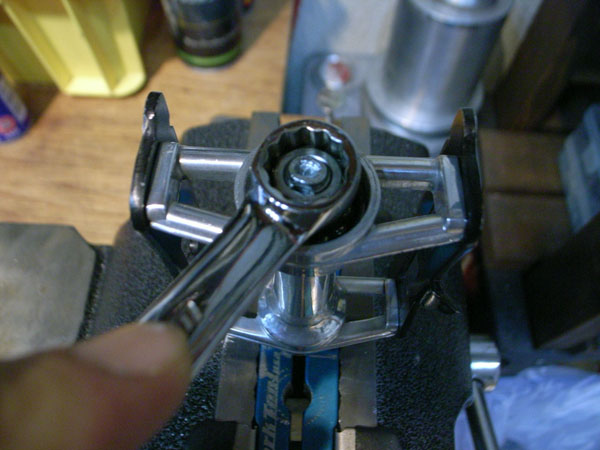

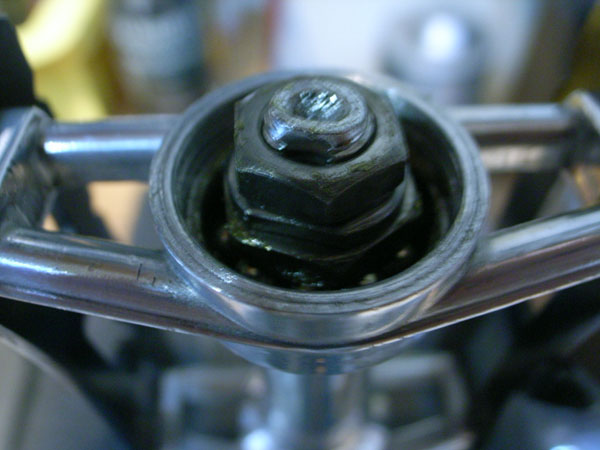

キャップが外れたら12ミリのロックナットを緩めます。このペダルは左右共に正ネジです。さらにワッシャ、玉押しを指で慎重に外してボールを落として無くさない様にスピンドル(ペダル軸)を抜きます。

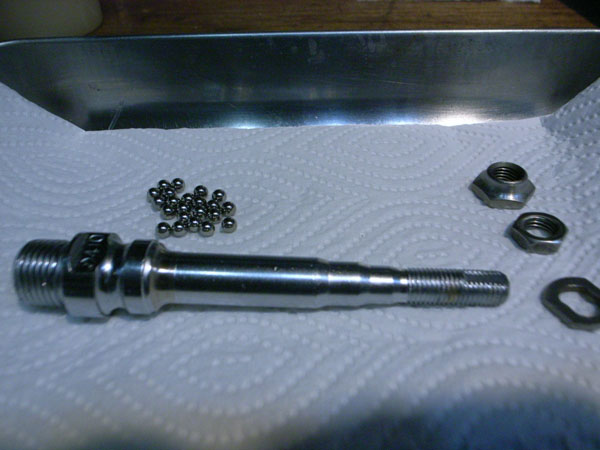

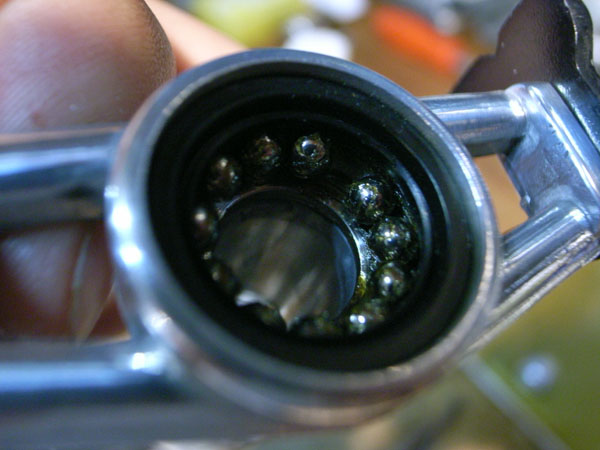

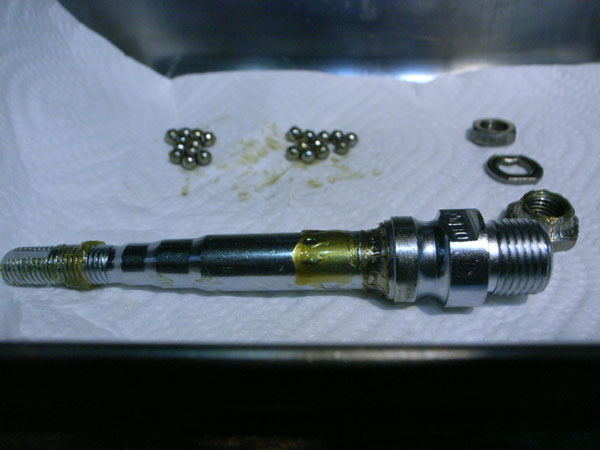

必要あればピンセットで一個ずつていねいにボールをとり出します。ボールが左右に10個で計20個入っていました。これはペダルによって違いがあるので取り出したときに必ずボールの数を確認しましょう。右上からロックナット、ワッシャ、玉押し、腐食はしてないが古いグリスの付いたスピンドル。



次は各部品を洗浄します。

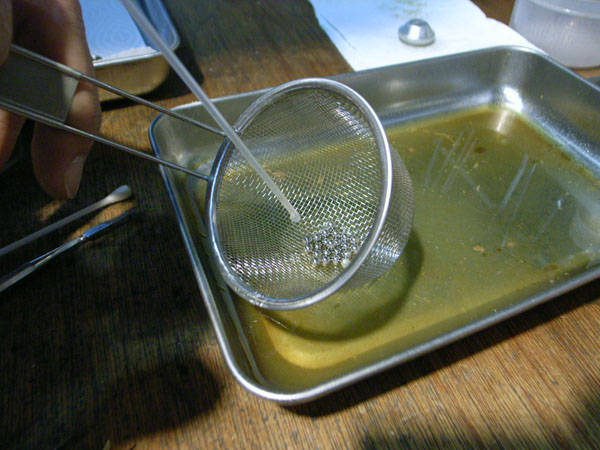

古いグリスをウエスで拭き取りパーツクリーナーで流します。細かい部品は写真のように茶漉しを使ってやれば簡単です。それぞれを乾燥させます。古いグリスを洗い流してこのペダルと現行のシルバン トラックの違いが見えてきました。

今日の所はこれまで。

ちょっと長くなるので2回に分けてやらせてもらいます。次回は組み立てです。

dk





HAND BUILD WHEEL

しかし暑い… 熊谷39.8℃って… まだ6月ですよ?!

ま、あまりこの話をし続けてもつらくなるばかりなので、話を変えて。。。

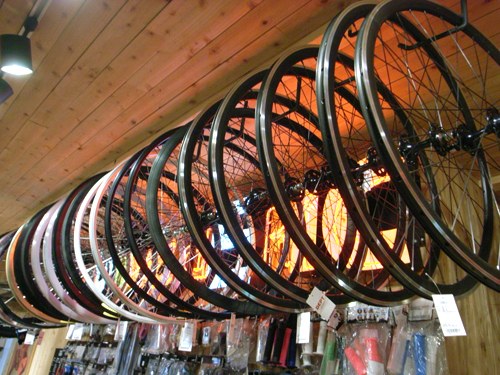

店頭を見渡してみると、ここ数日で我がGEEK GARAGEメカニックMさんの組み上げた

完組みホイールがずらーっと。

1本1本、丁寧に組み上げられたホイール達です。そこらで売っている機械組のホイールとは

訳違います。

勿論リクエスト頂いて1から組み上げる事も可能、パーツ持込でも受け付けていますが、これらgeek garageおすすめホイールは、パーツ持ち込みやリクエスト組の組工賃一本4800円(税抜き)と比べて工賃3800円(税抜き)となっていますのでお気に入りの完組品があれば大分お得となります。

こちらにもUPしましたので通販希望の方は→ ここへ。

スポークの色、種類、くみ上げテンション等々、ホイールの事なら何でもお気軽にスタッフまでお申し付け下さい。



Clubman

やっぱり、ミニは今のより昔の方がかっこいいなと。。。。

しかもクラブマン。。。。

こんなんで一人でキャンプにとか行きたい。。。。

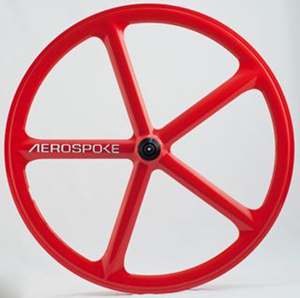

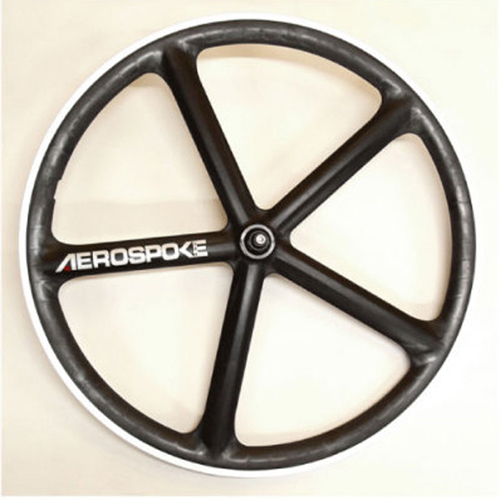

AEROSPOKE

大変お待たせいたしました。

久々に AEROSPOKE 入荷になります。予定では来週火曜日(6/21)の午後にはお店の

方に納品になると思います。

ご予約分も多数頂いておりますが、今回の入荷分若干のフリー在庫分がございます。

直ぐ在庫あって、購入できるなんてタイミングは滅多にありませんので、是非この機会に!

因みに在庫あるものは。。。

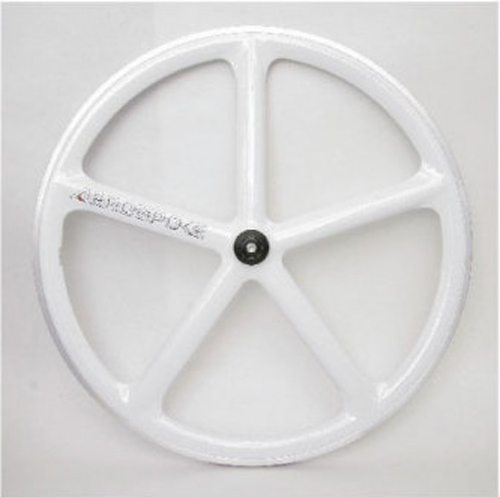

SOLID BLACK(塗装なし)

PAINTED WHITE (CNC ライン塗装なし)

PAINTED WHITE & RED  (CNC ラインも全塗装)

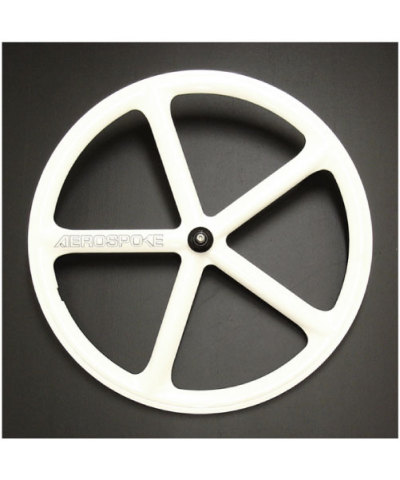

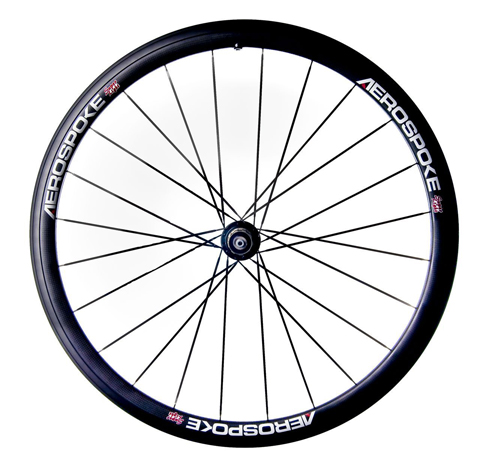

追記:AEROSPOKEでもこんなWHEELが登場しています。その名も =SUPER LIGHT=
